西门子S7-1500模块代理商 6ES7513-1AM03-0AB0

西门子S7-1500模块代理商 6ES7513-1AM03-0AB0

西门子S7-1500模块代理商 6ES7513-1AM03-0AB0

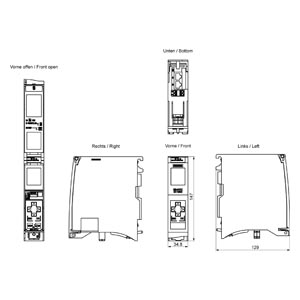

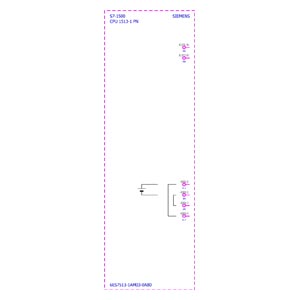

下载 M-CAD 和 E-CAD 的产品图片和数据 （5）

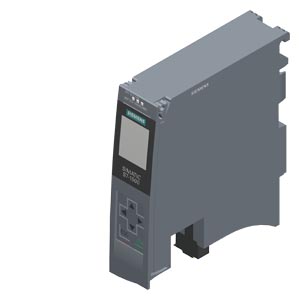

SIMATIC S7-1500，CPU 1513-1 PN， 中央处理器，带 工作存储器 600 KB 用于 程序及 2.5 MB 用于数据， 第 1 个接口：PROFINET IRT 带 2 接口交换机，6 ns 位性能，SIMATIC 存储 卡必需

可持续性

生命周期状态

有效产品

产品类别

A: 问题无关，即刻重复使用

包装尺寸（长 x 宽 x 高）

14.8 x 15.2 x 4.5 cm

净重

0.381 Kg

西门子CPU 1512SP中央处理器6ES7512-1DK01-0AB0

西门子CPU 1510SP中央处理器6ES7510-1DJ01-0AB0

西门子CPU模块6ES7515-2AM02-0AB0可编程控制器

西门子CPU模块6ES7516-3AN02-0AB0可编程控制器

西门子CPU模块6ES7513-1AL02-0AB0可编程控制器

西门子CPU模块6ES7511-1AK02-0AB0可编程控制器

西门子CPU模块6ES7512-1CK01-0AB0可编程控制器

西门子CPU模块6ES7511-1CK01-0AB0可编程控制器

西门子CPU模块6ES7512-1DK01-0AB0可编程控制器

西门子CPU模块6ES7510-1DJ01-0AB0可编程控制器

西门子S7-1500模块6ES7516-3AN02-0AB0

西门子S7-1500模块6ES7515-2AM02-0AB0

西门子S7-1500模块6ES7513-1AL02-0AB0

PROFIBUS通信处理器

  PROFIBUS通信处理器(CP)用于将SIMATIC PLC连接到PROFIBUS网络，可以提供S7通信、S5兼容通信(FDL)和PG/OP(编程器/操作员面板)通信，实现SYNC/FREEZE (同步/冻结)和恒定总线周期功能。通信处理器可以扩展PLC的过程I/O，还有很强的诊断功能。通过S7路由功能，可以实现不同网络之间的通信。不需要编程器就可以更换CP 模块。

  S7-200的PROFIBUS通信处理器为EM277，在网络中只能作从站。

  S7~300的PROFIBUS通信处理器为CP342-5、CP343-5和有光纤接口的CP342-5FO。

  S7-400的PROFIBUS通信处理器为CP443-5基本型、CP443-5扩展型、IM 467和IM467-FO。CP443-5支持冗余的总线拓扑结构。它们有时钟同步功能，可以在H系统中实现冗余的 S7通信或 DP主站通信。CP443-5扩展型允许在运行过程中添加分布式I/O。

  用于计算机的通信处理器支持PROFIBUS-DP和MPI，可以作PROFIBUS-DP主站，有的可作从站，有PG/OP和S7通信功能。

  PCI总线的CP5611和CP5621用于台式计算机，CP5511和CP5512用于带有PCMCIA 插槽的笔记本电脑。它们是不带微处理器的通信处理器，价格较低。

  CP 5613和 CP 5613 FO 有一个PROFIBUS接口，CP 5614和 CP 5614 FO 有两个PROFI. BUS接口，它们是带微处理器的通信处理器，可以通过双端口RAM快速访问过程数据，以减轻主站 CPU 的负载，提高工控机的计算性能。OPC作为标准接口，其服务器软件包已包含在通信软件的供货范围内。

  RS-485中继器

  RS-485中继器用于将PROFIBUS网络中的两段总线连在一起，以增加站点的数目。中继器用于信号传送和总线段之间的电气隔离，高传输速率为12Mbit/s。

  下列情况需要使用 RS-485中继器：多于32个站点(包括中继器)，或者超过了网段允许的大长度(见表6-2)。两个节点之间多可以安装9个中继器。不需要对RS-485 中继器组态，但是在计算总线参数时应考虑它。

  考虑到中继器内部是隔离的，中继器在两个网段中，可以分别作为网络的终端站点或中间站点。根据站点的类型决定是否需要接入终端电阻。
