西门子CPU模块6ES7510-1DJ01-0AB0可编程控制器

西门子CPU模块6ES7510-1DJ01-0AB0可编程控制器

西门子CPU模块6ES7510-1DJ01-0AB0可编程控制器

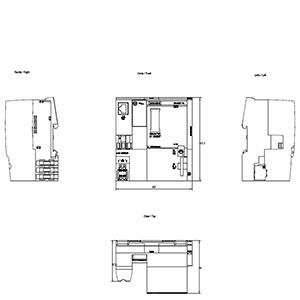

下载 M-CAD 和 E-CAD 的产品图片和数据 （5）

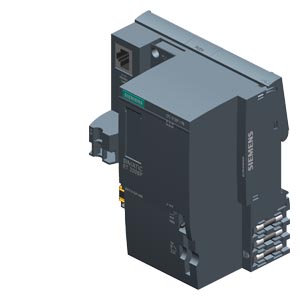

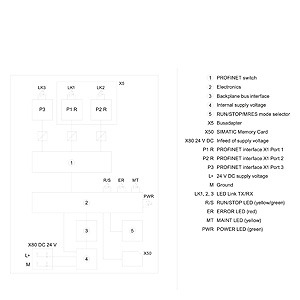

备件 *** SIMATIC DP，CPU 1510SP-1 PN 针对 ET 200SP， 中央处理器，带 工作存储器 100 KB 用于 程序及 750 KB 用于数据， 第 1 接口：PROFINET IRT 带 3 接换机， 72 ns 比特性能表现， 需要 SIMATIC 存储卡， 需要总线适配器用于 接口 1 和 2

生命周期状态

产品取消

产品类别

答：问题无关，即刻重复使用

包装尺寸（长 x 宽 x 高）

13.5 x 13.1 x 8.8 厘米

净重

0.384公斤

S7-300系列PLC属于S7家族中的中型PLC产品，其主要功能、I/O点数与扩展性能都比S7-200系列PLC有了很大提高。

  ①集成功能 在S7-300系列PLC众多的CPU模块中，紧凑型CPU31*C全系列产品均带有集成开关量1/O点。CPU模块所集成I/O点除可以用作普通开关量1/O外，还具有高速计数输入与脉冲输出的功能，可用于高速计数、脉冲输出、频率测量的场合。

  CPU模块所集成的计数、频率测量与脉冲输出的通道数量与性能根据CPU模块的不同而有所不同。对于CPU312C模块，CPU可以定义2通道高速计数或频率测量输入，2通道脉宽调制的脉冲输出;高速计数或频率测量输入的高计数频率为10kHz;脉宽调制的脉冲输出的高频率为2.5kHz。对于CPU313C模块，它集成有3通道高速计数或频率测量输入，高计数频率为30kHz;3通道脉宽调制的脉冲输出，高频率为2.5kHz。对于CPU314C-2DP、CPU314C-2PtP模块，它集成有4通道高速计数或频率测量输入，高计数频率为60kHz;4通道脉宽调制的脉冲输出，高计数频率为2.5kHz。

  紧凑型CPU313C、CPU314C-2PtP、CPU-314C-2DP还集成有5通道(5点)模拟量输入与2通道(2点)模拟量输出，可直接于模拟量控制系统。

  ②S7-300系列PLC功能模块 除紧凑型CPU模块外，S7-300系列PLC其余型号的CPU均不带集成计数、脉冲输出、模拟量1/O功能，需要通过选择不同的特殊功能模块才能实现要求的功能。

  特殊功能模块均可以直接安装在PLC的基板上，或与PLC基本单元的扩展接口进行连接，以构成PLC系统的整体。

  S7-300系列PLC的特殊功能模块在S7系列PLC中数量多，功能模块包括高速计数、脉冲输出、简易定位控制、多轴联动控制、模拟量I/O、模拟量闭环调节、温度测量与控制、称重、通信处理功能、网络链接功能等多种。其功能涵盖了位量控制、现场(过程)控制、网络与通信等领域。

  ③S7-300系列PLC特殊功能模块总览 S7-300系列PLC可以使用的特殊功能模块数量众多，而且还在不断地增加与淘汰，型号也有所调整，因此，在各阶段可以配套选用的特殊功能模块有所区别，但是其使用、编程的方法基本相同。S7-300系列PLC常用的功能模块如表2-41所示。
