西门子CPU模块6ES7512-1CK01-0AB0可编程控制器

西门子CPU模块6ES7512-1CK01-0AB0可编程控制器

西门子CPU模块6ES7512-1CK01-0AB0可编程控制器

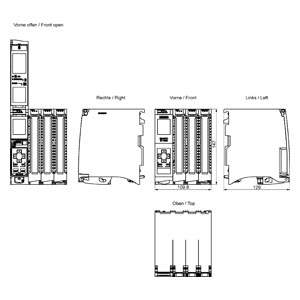

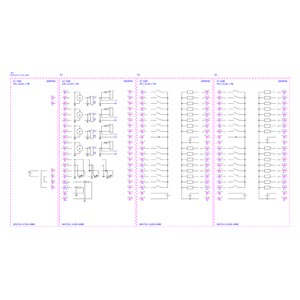

下载 M-CAD 和 E-CAD 的产品图片和数据 （5）

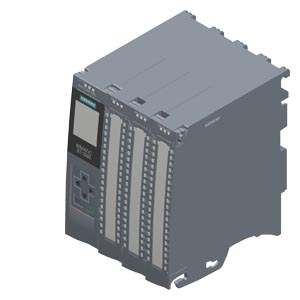

SIMATIC S7-1500 紧凑型 CPU CPU 1512C-1 PN，中央处理器，带工作内存，250 KB 用于程序，1 MB 数据存储，32个数字输入，32个数字输出，5个模拟输入，2个模拟输出，6个高速计数器，4个高速输出（PTO/PWM/频率输出1）。接口：PROFINET IRT，带2端口开关，48 NS位性能，含前置插头推入式，需SIMATIC存储卡

显示更少

生命周期状态

逐步淘汰公告

产品类别

答：问题无关，即刻重复使用

包装尺寸（长 x 宽 x 高）

23.8 x 18.9 x 17.00 厘米

净重

1.551公斤

S7-1500模块系列

标准型CPU模块代理商    SIEMENS代理商

紧凑型CPU模块代理商

高防护等级CPU模块代理商

分布型CPU模块代理商

开放型CPU第二代模块代理商

软控制器模块代理商

分布型CPU通信模块代理商

ETET 200pro CPU连接模块代理商

CPU存储卡代理商

CPU通信模块代理商

连接模块代理商        SIEMENS代理商

ET200MP有源背板模块代理商

ET 200MP接口模块代理商

接口模块代理商

电源管理模块代理商

模拟量输出模块代理商

模拟量输入模块代理商

模拟量输入/输出模块代理商

数字量输出模块代理商

工艺模块代理商

通讯模块代理商

安装导轨代理商

1.电视插座的外形与结构

  电视插座外形与内部结构如图14-13所示

  2.电视插座的接线与安装

  电视插座的接线与安装如图14-14所示。具体过程如下:

  1)从底盒中拉出先前埋设的同轴电缆，将同轴电缆剥掉一部分绝缘层和屏蔽层，露出1cm左右的铜芯线，再剥掉一段护套层，该处的屏蔽层和发泡缘层保留，然后将铜芯和屏蔽层分别固定在插座的屏蔽极和信号极上，如图14-14a所示。

  2)用螺钉将电视插座固定在底盒上，如图14-14b所示:

  3)给电视插座盖上面板，如图14-14c:所示:

  电视插座接线端不同，其具体接线方法会不同，但不管何种电视插座，一定要将同轴电缆的铜芯线接插座的信号极，屏蔽层要与插座的屏蔽极连接，接线时不要让屏蔽极和信号极短路。

  电话线路的安装

  电话线与RJ11水晶头

  1.电话线

  在进行弱电安装时，先将室外电话线接人用户弱电箱，在弱电箱中用分线器分成多条电话支路，用多条电话线分别连接到客厅和各个房间的电话插座。

  室内布线一般采用软塑料导线作为电话线，如RVB或RVS型塑料软导线。电话线有2芯和4芯之分，单芯规格为0.2~0.5mm2，普通电话机使用2芯电话线，功能电话机(又称智能电话或数字电话)使用4芯电话线。此外，4芯电话线也可以连接两个独立的普通电话机。电话线外形如图14-15所示。

  2.RJ11水品头

  电话分线器和电话机对外连接都使用RJ11插座，电话线要与它们连接必须安装RJ11水晶头。电话线有2芯和4芯之分，RJ11水品头也分2芯和4芯，分别有2个和4个与电话线连接的金属触片。RJ11水晶头与网络线使用的RJ45插头相似，但RJ11水品头较RJ45插头短小。RJ11、RJ45插头如图14-16所示

  3.电话线与RJ11水晶头的连接

  电话线有2芯和4芯之分，大多数电话使用2芯电话线(芯线颜色一般为红、绿色)，智能电话或两路电话采用4芯电话线(芯线颜色一般为黄、红、绿、黑色)。由于2芯和4芯电话线价格区别不大，为了便于以后的扩展，现在家装大部分使用4芯电话线布线，接普通电话时只使用其中2根芯线。

  2芯电话线可与2P或4P的RJ11水晶头连接，在与2P水晶头连接时，可采用图14-17a、b所示的两种接法，即平行和交叉接线均可。在交叉连接时，电话机内部电路会自动换极。2芯电话线在与4P水晶头连接时，2芯线应与水晶头的中间2P连接，如图14-17c所示。

  4芯电话线4P的RJ11水晶头连接方式如图14-18a、b所示。如果该电话线用作连接智能电话，2、3线作为一组传输普通电话信号，1、4线作为一组用于传送数据信号;如果该电话线用作连接两台普通电话，2、3线作为一组传输一路普通电话信号，1、4线作为一组传送另一路电话信号，组内的两线平行或交叉接线均可，但不能将一组的芯线与水品头另一组的触片连接，比如与A端水晶头2号触片连接的线不能接到B端水晶头的1号或4号位置。
